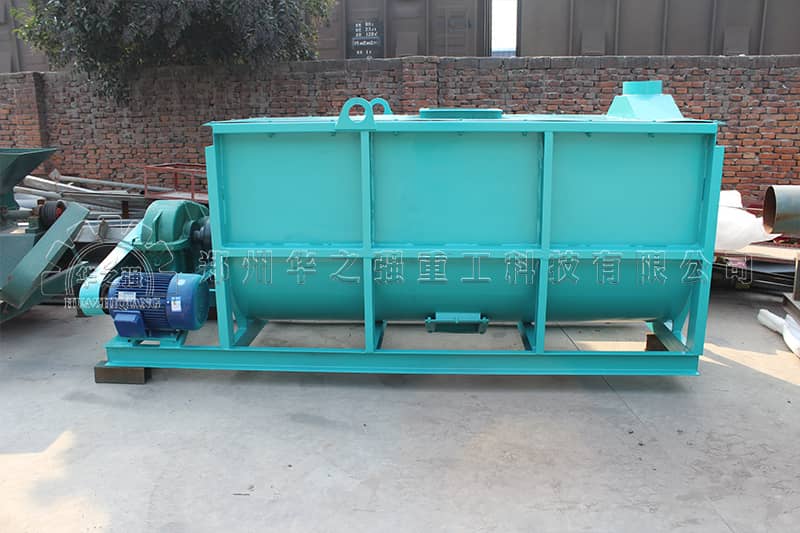

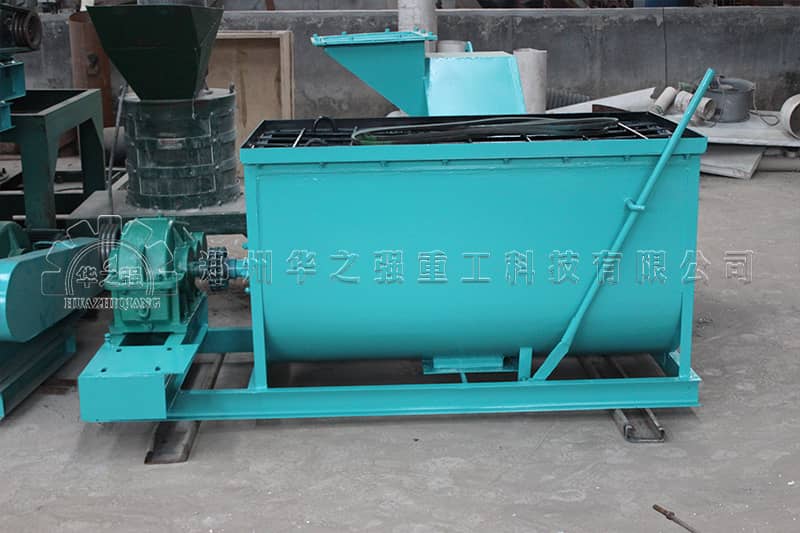

該系列臥式攪拌(混合)機是我司研制的新一代攪拌設備,該機混合度高,殘留量少,適合于有機肥、無機肥物料的攪拌。具體特點是:物料可以充分的混合,從而提高了混合均勻度;采用新穎的轉子結構使轉子與機殼的間隙可調至接近零位,有效地減少了物料的殘留量;該機的特殊轉子設計還能將較大的物料破碎,總體結構更加合理,外型美觀,操作維修方便。
This series of horizontal mixing (blending) machine is a new generation of mixing equipment which developed by our company. It has high mixing degree and less residue. It is suitable for mixing organic and inorganic fertilizer. The specific features as following: the material can be fully mixed, thus improving the mixing uniformity; the new rotor structure be used to make the gap between the rotor and the casing close to zero, thus effectively reducing the residual amount of the material; the special rotor design of the machine can also break the larger material, the overall structure is more reasonable, the appearance is beautiful, and the operation and maintenance are convenient.
該系列臥式混合機是我公司研制的新混合設備,該機混合度高,殘留量少,適合于配合有機肥、無機肥的混合。具體特點是:物料得到好的混合,從而提高了混合均勻度;采用新穎的轉子結構使轉子與機殼的間隙可調至接近零位,有效地減少了物料的殘留量;該機的轉子設計還能將較大的物料破碎,總體結構更加合理,外型美觀,操作維修方便。為了能使本機正常運轉,請?jiān)敿?xì)閱讀使用說明書,以免對本機造成破壞。
結構簡述
整機可分為三大部分:
1.機架部分:機器工作體安裝固定在機架上,該機的機架均采用優碳鋼板、槽鋼焊接而成,并通過了嚴格的產品工藝要求,已達到本機所使用的目的;
2.傳動連接部分:電動機帶動皮帶輪、三角帶、減速機傳動,使主軸旋轉工作,其中傳動減速機與主機工作部分均采用尼龍軸銷(或鏈輪)是傳動連接器相齒和傳遞驅動,方便組裝與維修;
3.混合攪拌工作部分:由傳動輪通過軸銷聯軸器(或鏈輪)傳至主軸。焊接于主軸上的螺旋攪拌葉片同步轉動,將物料在攪拌室內均勻的翻轉,使物料能得到混合,從而減少了物料的殘留量。物料經一段時間的混合后從機體下方的出料口流出。
技術參數
型 號 |
生產能力
(t/h) |
功 率
(kw) |
轉 速 |
外 型 尺 寸 |
(r/min) |
長×寬×高(L× W ×H)(mm) |
WJ600×1200 |
1.5-2 |
5.5 |
45 |
2100×1100×900 |
WJ700×1500 |
2-3 |
7.5 |
45 |
2300×1150×1100 |
WJ900×1500 |
3-5 |
11 |
45 |
2300×1300×1200 |
WJ1000×2000 |
5-8 |
15 |
45 |
2900×1400×1400 |
